ERD

ERD는 Entity Relationship Diagram의 약자

개체 관계 지도, 개체 관계 다이어그램이라고도 함

데이터베이스 안에 있는 개체(Entity) 간의 관계(Relationship)를 시각화해서 보여주는 방식

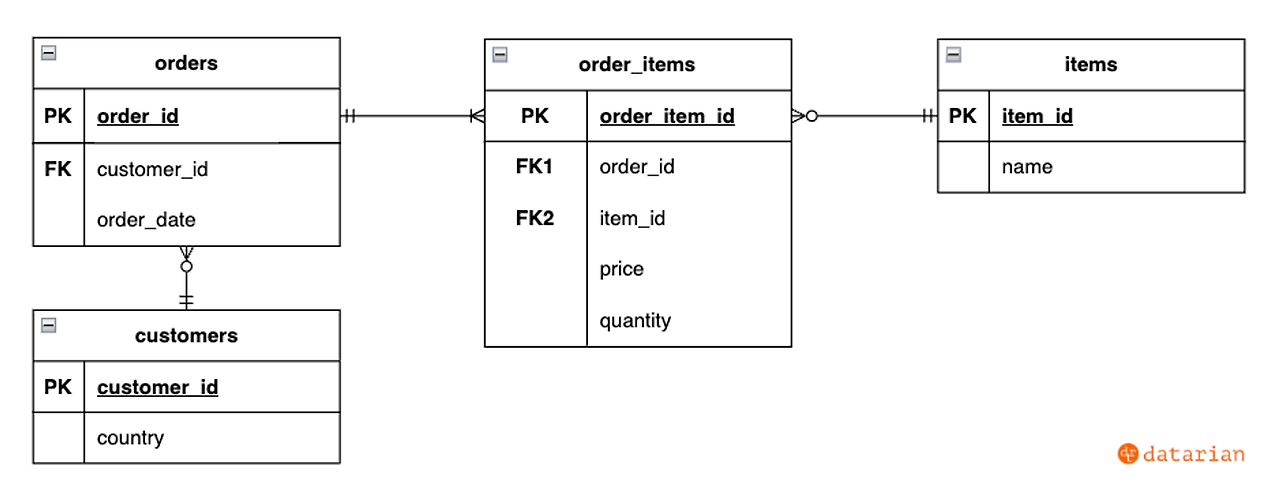

erd 에 대한 예시

erd 기호

관계선의 종류



실선 : 식별관계

부모테이블의 PK가 자식테이블의 FK/PK가 되는 경우

부모가 있어야 자식이 생기는 경우



점선관계 : 비식별관계

부모테이블의 PK가 자식테이블의 일반속성이 되는 경우

부모가 없어도 자식이 생기는 경우
